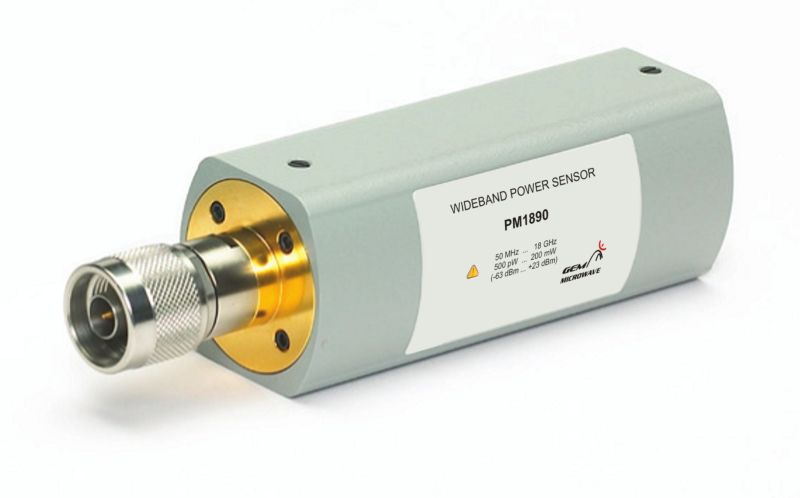

PM1890 nagyfrekvenciás szélessávú teljesítménymérő-fej

50 MHz - 18 GHz,  –63 dBm - +23 dBm, nagyfrekvenciás szélessávú teljesítménymérő-fej



A PM sorozatú teljesítménymérő-fej a nagyfrekvenciás teljesítmény gyors és nagy pontosságú mérésére szolgáló műszer.  A teljes jelfeldolgozó lánc – a mikrohullámú bemeneti fokozattól az eredményeket szolgáltató kimenetig – az USB csatlakozású mérőfejben kapott helyet.
A PM1890 szélessávú mérőfej az átlagos teljesítmény mérésén kívül az RF jelcsomag jellemzőinek mérését és a teljesítményburkoló valós idejű vizsgálatát teszi lehetővé. A mérési üzemmód a számítógépen futó virtuális teljesítménymérő alkalmazás segítségével állítható be, a szoftver emellett megjeleníti és rögzíti a mérőfej által küldött mérési adatokat, ezáltal mellőzhető az önálló alapműszer alkalmazása. A szükséges számításokat a mérőfejbe beépített jelfeldolgozó processzor végzi és a számítógép felé USB csatlakozáson keresztül küldi a mérési adatokat. A szenzor 86 dB-es dinamikatartománya és az automatikus hibakorrekció alkalmazása miatt a mérőfej széleskörűen használható. A PM1890  - a többi feladat mellett - automatikusan méri meg az impulzus paramétereit, a virtuális teljesítménymérő pedig megjeleníti az eredményt. Az alkalmazás egyszerre több USB mérőfejet képes kezelni, így egy többcsatornás oszcilloszkóppal összemérhető funkcionalitást biztosít.



Fontosabb műszaki paraméterek:
 Frekvenciatartomány 50 MHz-től 18 GHz-ig, (50 MHz és 500 MHz között csökkentett video-sávszélességű üzemmódban)
 N - apa bemeneti csatlakozó
Összetett jelek csúcsteljesítményényének mérése, burkolóteljesítmény oszcillogramos mérése, 40 MHz video-sávszélesség és < 10 ns felfutási idő mellett
Automatikus burst detektálás és mérés
  Jelcsomagok statisztikai jellemzőinek valós idejű meghatározása ( egymillió minta < 20 ms )
 Átlagteljesítmény nagy pontosságú folyamatos mérésése  –63 dBm és +23 dBm közötti tartományban
 Kiváló ismétlőképesség:  <125 nW nullpont eltolódás statisztikai mérések és nem ismétlődő jelek, <1.5 nW ismétlődő impulzusok esetén
 Alacsony mérési bizonytalanság: 2%
USB-vonalon keresztül PC-ről távvezérelhető
 15000 mérési adat / másodperc kiolvasási sebesség
  Impulzusok jellemzőinek automatikus meghatározása
  Statisztikai jellemzők mérése (CCDF, PDF)
  Nagy felbontású üzemmód
 Szinkronizált üzemmód
 Kapuzott mérések



A PM1890 mérőfej másodpercenként 15000 mérési adatot képes szolgáltatni, így jelentősen csökkenhet a mérések ideje és lehetőség van a dinamikus teljesítmény mérések elvégzésére. A nagysebességű adatfolyam - további analízis céljából való - rögzítése a mellékelt mérésadat rögzítő alkalmazással történhet. Az egyedi mérési alkalmazásokat a dokumentált API segítségével vagy LabVIEW környezetben lehet létrehozni. A programkönyvtár megengedi a több szenzorral való egyidejű kommunikációt, ezáltal nem szükséges USB kapcsoló egységek használata. A mérőfej és a mérési rendszer többi tagja közötti szinkronizációt a trigger bemenet és a trigger kimenenet TTL jelek biztosítják. A nagysebességű mérés, a szinkronizáció lehetősége és a fejlett programozási eszköztár teszi a PM1890-et a mérőrendszerek flexibilis kiegészítőjévé.

A PM1890 ideálisan használható a radar impulzusok vizsgálatára. A fejlesztés, telepítés vagy a karbantartás során a radar impulzus jellemzői és teljesítménye egyidejűleg mérhető. A mérőfejjel a 40 MHz-es videójel-sávszélességnek és a 10 ns-os fel- és lefutási időnek köszönhetően az 50 ns-nál rövidebb impulzusok is vizsgálhatók. Az impulzus jellemzőinek számítása automatikusan, vagyis az esetleges felhasználói hibáktól mentesen történik. A PM1890 tehát egy könnyen kezelhető, de a magas elvárásoknak is megfelelő teljesítménymérő-fej, amely átlag- és csúcsmérőként egyaránt használható. A mérőfej elvégzi az impulzus időtartománybeli vizsgálatát - mint a fel-, és lefutási idők, a túllövés és a tetőesés meghatározása -, melyek mérésérehez általában jelanalizátort szükséges használnunk.



Jellemzők :
 Kiváló mérési pontosság és stabilitás. A szenzor a teljes működési hőmérséklet-tartományban kalibrált. Nagy dinamika-tartomány, amely folyamatos átlagérték mérésél 86dB (–63 dBm és +23 dBm között), szélessávú méréseknél pedig -50dBm teljesítményig vizsgálhatjuk a jelrészleteket.
 Nagysebességű, 100 Ms/s mintavételezés, 40 MHz-es videojel-sávszélesség. 50 ns-nál rövidebb impulzusok is vizsgálhatók. Ismétlődő jelek esetén az időbeli felbontás 500 ps/osztásig növelhető. A szenzor 10 ns-os felfutási ideje lehetővé teszi a teljesitmény maximumhelyek pontos meghatározását.
Triggerelés ( –25 dBm és +23 dBm között 40 MHz-es videojel sávszélességnél ) biztosítja, hogy a mérési adatok a bemenő jel használható tartományába essenek.
  Átlag- és csúcsteljesítmény mérés, impulzus jellemzői, mérésadatgyüjtés
 Automatikus hibakorrekció
  Microsoft Windows operációs rendszer alatt futó alkalmazások
    •
  Virtuális teljesítménymérő
    •  LabVIEW meghajtó program
  Max. hold és relatív mérési üzemódok
  Szinteltolás, frekvencia- és 75 Ohm-os teljesítményosztó korrekció
  Flexibilis átlagoló üzemmódok a gyors és stabil mérésekhez
  TTL trigger be- és kimenet
  Megfelelt / Nem felelt meg üzemmód
  Kompakt felépítés
  2 év garancia



Alkalmazása:
  Általános célú nagyfrekvenciás átlagteljesítmény mérés
  Ismétlődő impulzusok vizsgálata (navigáció, meterológia, egyéb radar)
 Modulált jelek átlagos- és csúcsteljesítményének mérése(GSM, CDMA, WCDMA, HSPA, LTE, WiMAX 40 MHz-es sávszélességig)
  Jelgenerátorok kimeneti teljesítményének szabályozása
  Erősítők, kapcsolók és más nagyfrekvenciás eszközök karakterisztikájának vizsgálata, működésük ellenőrzése
 Műsorszóró adók, bázisállomások telepítése, karbantartása, javítása
  Mérőműszerek ellenőrzése, kalibrációja

PM1890  50MHz - 18GHz szélessávú teljesítménymérő-fej vásárlás


Specifikáció letöltése
PM1890  50MHz - 18GHz szélessávú teljesítménymérő-fej
