Szélessávú kiszajú erősítő modul 2 – 50 GHz

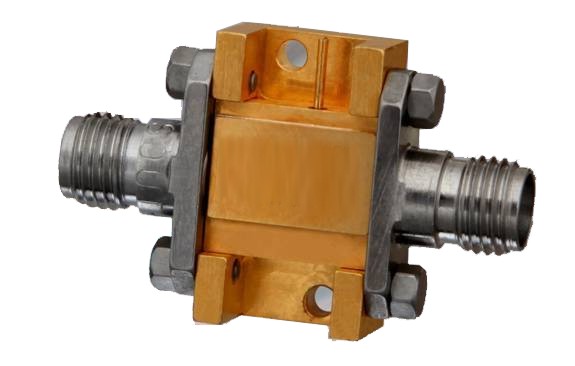

LNA5026 szélessávú kiszajú erősítő modul   2 – 50 GHz

Jellemzők
 • 2 GHz - 50 GHz frekvanciatartomány
 • 8.5 dB erősítés
 • P1dB: 12 dBm @ 22 GHz
 • hullámosság: ±0.75 dB
 • zajszám: 5 dB @ 2-35 GHz
 • feltétel nélküli stabilitás
 • 50 Ohm be- és kimenet
 • hermetikusan zárt modul
 • egyszerűen cserélhető 2.4 mm csatlakozók
 • üzemi hőmérséklet tartomány: -55 °C és +85 °C között
 • a MIL-STD-810G katonai szabvány szerinti vibráció,
   magasság és hőmérséklet teszteken is megfelelt
 • egyszeres pozitív DC tápfeszültség
 • beépített DC feszültségszabályozó

Alkalmazása
 • mikrohullámú távközlés
 • VSAT rendszerek
 • katonai kommunikációs rendszerek és űrtávközlés
 • ellenőrző műszerek
 • K + F
 • optika
 • radar rendszerek
 • pilóta nélküli repülőgépek
 • teljesítményerősítő
 • kis zajú erősítő
 • rádióvevő előerősítő

Leírás
Az LNA5026 hermetikusan zárt szélessávú erősítő modul kis zaj mellett 12 dBm kimeneti teljesítmény leadására képes a 2 és 50 GHz közötti frekveciatartományban. A zajszám 5 dB 2 és 35 GHz között.

A kisjelű erősítés 8.5 dB, amely a 2 GHz - 50 GHz frekvenciákon ±0.75 dB -en belül lineáris, emellett a modulra jellemző feltétel nélküli stabilitás megengedi a teszőleges be- és kimeneti impedanciák használatát anélkül, hogy a működés során oszcilláció lépne fel.

Az LNA5026 modul ideálisan használható fel az olyan alkalmazásoknál ahol a súly- és mérethatár valamint a hőmérséklet tartomány követlményeknek egyszerre kell megfeleni.
A modul méretei 19 mm x 11 mm x 7.5 mm, tömege kisebb mint 10 g, az üzemi hőmérséklet tartomány -55 °C -tól +85 °C -ig terjed, egyszeres stabilizálatlan pozitív egyenfeszültségű tápellátást igényel.

Adatlap letöltés
LNA5026  specifikáció
